有关波形护栏设计代号的详尽说明

波形护栏护栏设计代号（参考《公路交通安全设施设计细则》JTG/T D81-2017）

一、 设置于公路路基上的波形护栏标准段设计代号由护栏构造形式代号、防护等级代号、埋设条件代号三部分组成。各种代号规定如下:

1、 构造形式代号

Gr--波形梁护栏

Grd-一组合型波形梁护栏

2-1、 常用路侧波形护栏防护等级代号

C一路侧一(C)级

B一路侧二(B)级

A一路侧三(A)级

SB一-路侧四(SB)级

SA-一路侧五(SA)级

SS--路侧六(SS)级

HB一一路侧七(HB)级

2-2、常用路中央波形护栏防护等级代号

Bm一一中央分隔带二(Bm)级

Am--中央分隔带三(Am)级

SBm一-中央分隔带四(SBm)级

SAm一中央分隔带五(SAm)级

SSm一一中央分隔带六(SSm)级

HBm一中央分隔带七(HBm)级

3、埋设条件代号

nE——埋设于土中，柱距为n米。

E1——混凝土护栏，埋置在土中。

E2-——混凝土护栏，与下部构造物连接。

nB1——埋设于小桥、通道、明涵结构物中，采用预埋套筒的基础处理方式，柱距为n米。

nB2——埋设于小桥、通道、明涵结构物中，采用预埋地脚螺栓的基础处理方式，柱距为n米。

nC——埋设于独立设置的混凝土基础中，柱距为n米。

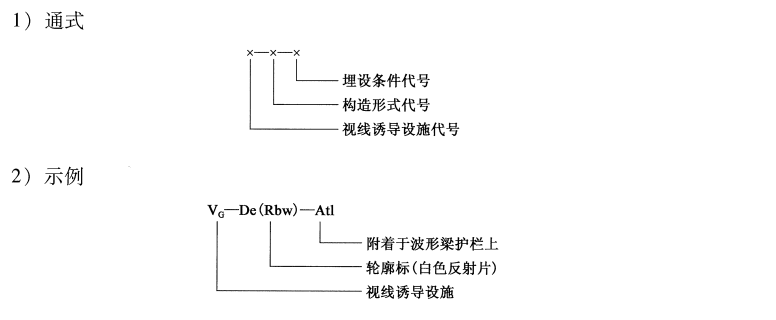

4、标注方法

 二、 波形护栏端部及过渡处理的设计代号由护栏端部及过渡处理构造形式代号和防护等级代号两部分组成。各种代号规定如下:

1、护栏端部及过渡处理构造形式代号

AT1一路侧上游端头:AT1-1外展埋入式;AT1-2外展圆头式;AT1-3吸能式

AT2路侧下游圆形端头

BT--波形梁护栏与混凝土护栏过渡结构段:BT-1端部翼墙式;BT-2搭接式

CT一中央分隔带护栏开口端部结构

DT一护栏三角端端部结构

FT一-隧道洞口处端部结构
